Guide AutoCAD 2026 : maîtriser l'échelle AutoCAD et la précision
Le paramétrage de l’échelle AutoCAD constitue la base fondamentale de toute conception technique fiable au sein du logiciel de CAO. Dans un projet professionnel, une mauvaise gestion des dimensions peut entraîner des erreurs extrêmement coûteuses lors de la fabrication, rendant le document inexploitable. Pour un plan d’architecture, un dessin industriel ou une modélisation de mobilier, la précision des mesures reste l'élément indispensable pour garantir la viabilité de votre travail. Avec AutoCAD, chaque élément doit respecter une logique de proportion stricte entre le dessin numérique et la réalité physique, ce qui nécessite une compréhension parfaite des échelles.
Dans ce guide, suivez la description complète des méthodes pour configurer vos unités, optimiser l'utilisation des coordonnées, gérer votre bibliothèque de blocs et préparer une mise en application professionnelle de vos compétences techniques. L'objectif est de transformer votre environnement de travail en un système de haute précision où chaque ligne tracée possède une valeur réelle incontestable.

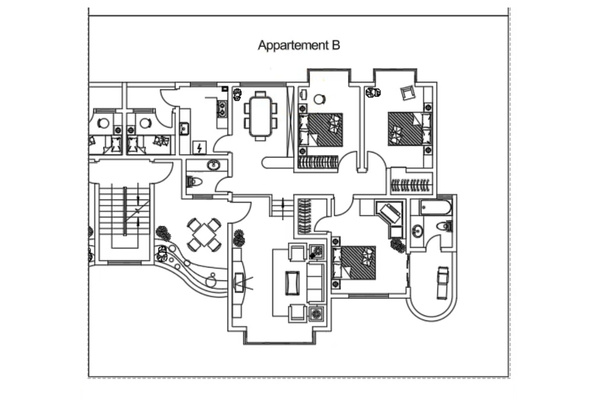

Plan réalisé sur le logiciel AutoCAD
Description des systèmes de coordonnées et configuration des unités
Avant toute mise en application concrète d’un projet, il est impératif de configurer les unités via la commande UNITES. Cette étape conditionne toute la précision future du dessin et la saisie des coordonnées (X, Y, Z).
Les systèmes de coordonnées cartésiens, qu'ils soient absolus ou relatifs, permettent de positionner chaque entité avec une rigueur et d'éviter les erreurs d'alignement. Comme l'indiquent les formations fondamentales sur AutoCAD, il est crucial de comprendre que le logiciel ne "sait" pas ce que représentent les unités de mesure renseignées tant que vous ne les avez pas définies. L'utilisation du repérage polaire est ici essentielle pour des angles précis, tandis que le facteur de conversion intervient lors de l'utilisation des unités alternatives pour les projets internationaux. Une vérification constante de la largeur des objets assure que votre saisie des coordonnées respecte la réalité physique du chantier ou de l'usine.
Mise en application des méthodes pour personnaliser les échelles

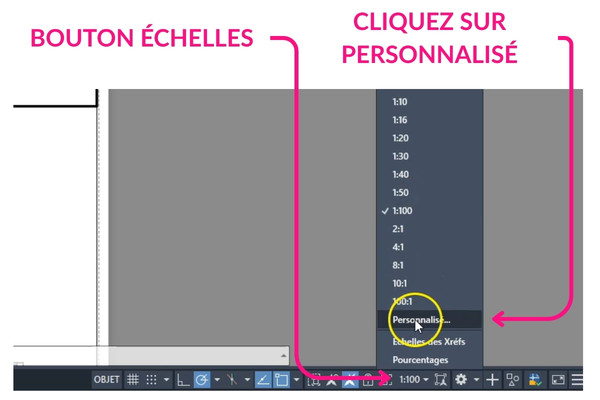

1. Nouvelle échelle et modification du style de liste

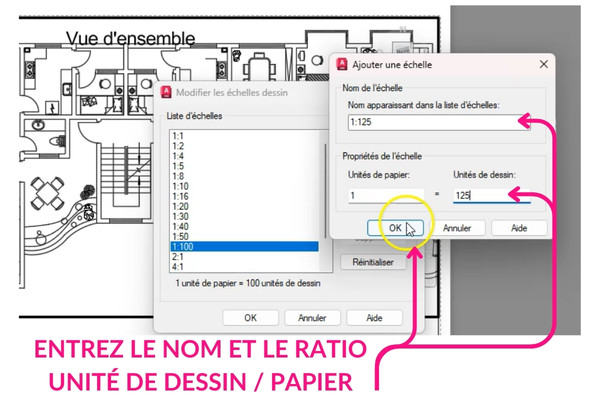

La création d'une nouvelle échelle personnalisée est souvent nécessaire lorsque les standards (1:50, 1:100) ne suffisent pas à la description technique de vos détails. Pour ce faire, la commande SCALELISTEDIT est votre outil principal : elle permet d'ajouter, de modifier ou de réorganiser les échelles disponibles dans vos fenêtres de présentation. La personnalisation doit toujours respecter le rapport entre les "unités papier" (généralement 1 ou 1000 pour les mm) et les "unités de dessin".
Par exemple, si vous dessinez en mètres, une échelle de 1/50e se traduira par un rapport de 1000 unités papier pour 50 unités de dessin (puisqu'il y a 1000 mm dans un mètre). Cette modification du style de liste d'échelles est cruciale pour que vos annotations et vos types de lignes s'affichent correctement, garantissant ainsi que la bonne échelle est appliquée à chaque vue spécifique de votre projet de conception assistée par ordinateur.
2. Facteur de conversion et utilisation du repérage
L'utilisation de références externes et l'importation de fonds de plans nécessitent souvent un recalibrage via un facteur de conversion spécifique. AutoCAD permet d'automatiser ces calculs, mais une compréhension manuelle du ratio est préférable pour valider la mise en application des dimensions.
En combinant l'utilisation du repérage avec des outils comme l'accrochage aux objets, vous assurez une continuité parfaite entre les différents éléments du dessin, qu'il s'agisse de murs porteurs ou de réseaux techniques complexes. Cette rigueur dans la gestion des styles d'échelle permet de maintenir une cohérence visuelle totale, particulièrement lors de la création de styles de hachures ou de types de lignes qui doivent rester lisibles à différentes échelles de zoom dans vos présentations.
Outils de modification et gestion des calques sur AutoCAD
1. Outils de modification et recalibrage de précision
Les outils de modification sont essentiels pour ajuster rapidement les dimensions d’un tracé, particulièrement lorsqu’un fichier est importé avec une échelle initiale incorrecte. La commande ECHELLE, associée à l'option Référence, est la méthode la plus fiable :
- Identifiez un segment dont vous connaissez la longueur réelle (par exemple un passage de porte de 0.90m)
- Laissez AutoCAD recalculer le facteur pour l'ensemble du dessin.
Cette procédure est un exemple parfait de la manière dont on peut transformer un document imprécis en une base de travail rigoureuse. En parallèle, la fonction de mesure MESUREGEOM doit être utilisée fréquemment pour valider chaque étape de la modification, assurant ainsi que la bonne échelle est maintenue sur tous les axes du projet.

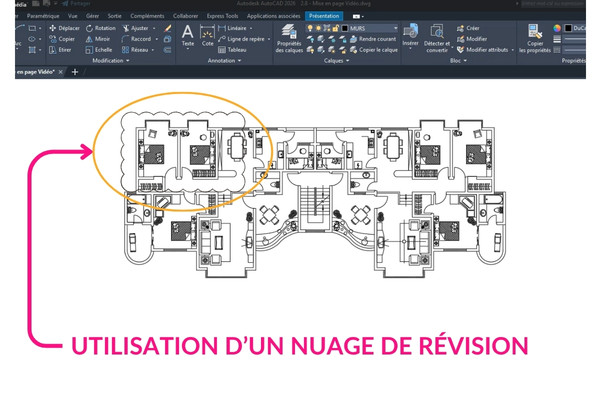

2. Utilisation des nuages de révision et fonctions de mesure
L'utilisation des nuages de révision est indispensable pour le suivi des modifications entre deux versions d'un plan. En entourant les zones corrigées, vous facilitez le travail de relecture de vos partenaires. Couplé aux fonctions de mesure régulières, cet outil garantit que chaque révision est documentée et géométriquement exacte. Ces astuces de gestion de projet permettent de réduire le temps de vérification et d'assurer que le logiciel est utilisé à son plein potentiel.
3. Création de calques et verrouillage des calques
Un dessin précis est indissociable d'une gestion des calques irréprochable. La création de calques permet de hiérarchiser l'information : structure, électricité, ligne de cote, et annotations. Cette organisation simplifie la présentation finale et permet une description claire des différents lots tout en facilitant l'utilisation des nuages de révision pour pointer les zones modifiées.
- Le verrouillage des calques est une sécurité indispensable pour fixer le fond de plan pendant que vous travaillez sur les détails, évitant tout déplacement accidentel qui fausserait les mesures.
- Une bonne création de calques inclut également la gestion des types de lignes (pointillés, axes) qui doivent réagir intelligemment à l'échelle globale du dessin (
LTSCALE).

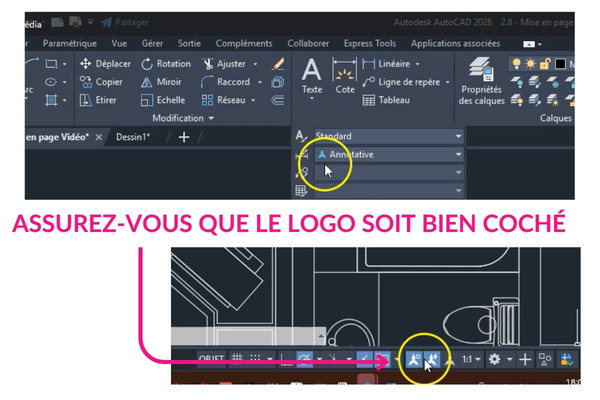

Ligne de cote et création de styles annotatifs
La ligne de cote ne doit jamais être tracée manuellement ; elle doit être le résultat d'une gestion des quotations automatisée. Grâce à la création de styles de cotation annotatifs, vos mesures s'adaptent dynamiquement à l'échelle de la fenêtre de présentation.
Si vous passez d'un plan au 1/100ᵉ à un détail au 1/20ᵉ, la taille du texte et des flèches restera constante sur le papier. La modification du style de cote permet d'ajuster les tolérances, les unités principales et les unités alternatives pour les besoins spécifiques. Une ligne de cote précise est l'assurance que la mise en application sur le chantier respectera scrupuleusement vos intentions de conception.
FAQ : questions fréquentes sur l'échelle AutoCAD
Comment faire l'échelle sur AutoCAD ?
L'échelle se gère à deux niveaux : dessinez à l'échelle 1:1 dans l'espace objet, puis utilisez les fenêtres de présentation dans l'espace papier pour définir l'échelle de sortie (1/50, 1/100, etc.).
Comment redimensionner un objet rapidement sur le logiciel AutoCAD ?
Pour redimensionner un objet précis dans votre dessin, utilisez la commande ECHELLE (SCALE), sélectionnez l'objet, spécifiez un point de base, puis saisissez le facteur d'échelle (par exemple 0,5 pour réduire de moitié ou 2 pour doubler la taille).
Comment mettre à l'échelle 1/50 sur AutoCAD ?
Dans une fenêtre de présentation, sélectionnez-la et choisissez "1:50" dans la liste des échelles en bas à droite de l'écran. Si vous dessinez en mètres, assurez-vous que votre liste d'échelles est configurée avec le rapport 1000/50. Procédez de la même manière pour les autres types d'échelles dans AutoCAD en sélectionnant l'échelle souhaitée dans la barre d'état.
La maîtrise des échelles dans AutoCAD est un voyage qui demande de la rigueur et une formation continue pour s'adapter aux évolutions du métier. En appliquant ces méthodes (usage des styles annotatifs, gestion des calques rigoureuse, et recalibrage par référence), vous garantissez la qualité de vos rendus et la fiabilité de vos données. N'oubliez pas que la précision sur le logiciel est le reflet direct de votre professionnalisme en tant que concepteur. Que ce soit pour la création de calques ou la saisie des coordonnées, chaque détail compte pour une mise en application réussie de vos plans dans le monde réel, transformant vos idées en structures concrètes et sécurisées.
