Maîtriser les motifs hachures AutoCAD et les modifications de dessin

Dans l'univers des logiciels de conception, l'utilisation des hachures AutoCAD ne consiste pas en un simple remplissage. C'est un outil de communication visuelle qui permet de différencier les matériaux dans un dessin technique.

​De la mise en application d'un motif de hachure à la gestion des calques, ce guide s'adresse à tous les niveaux pour transformer vos plans en documents professionnels.

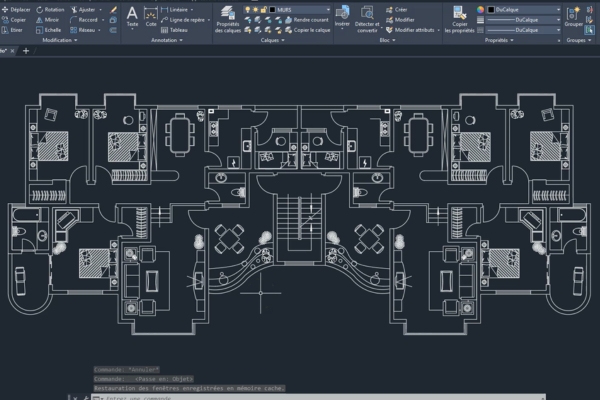

​​Plan réalisé sur le logiciel AutoCAD

Description des hachures et des principes fondamentaux du dessin

Tout dessin commence par une structure solide. AutoCAD utilise des systèmes de coordonnées pour délimiter les zones à hachurer.

La description de chaque motif dépend directement de la nature technique du projet : un plan d'architecture ne mobilisera pas les mêmes hachures qu'un détail de construction ou un plan de calepinage de sol.

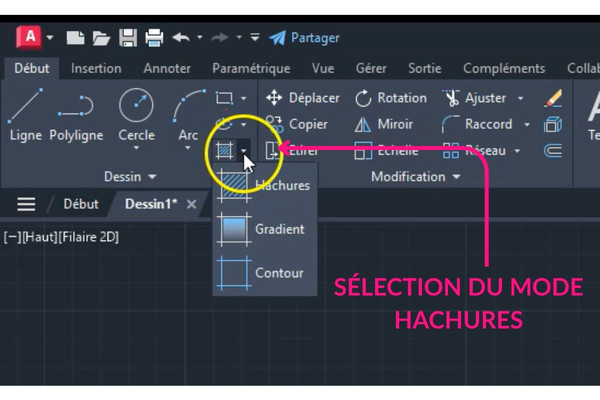

La description technique d'une hachure repose sur trois paramètres fondamentaux : le motif sélectionné, son angle d'inclinaison et son échelle. Avant de lancer la commande BHATCH, prenez le temps de définir ces valeurs dans la boîte de dialogue. Un motif mal configuré dès le départ peut compromettre la lisibilité du document entier et exiger de longues corrections.

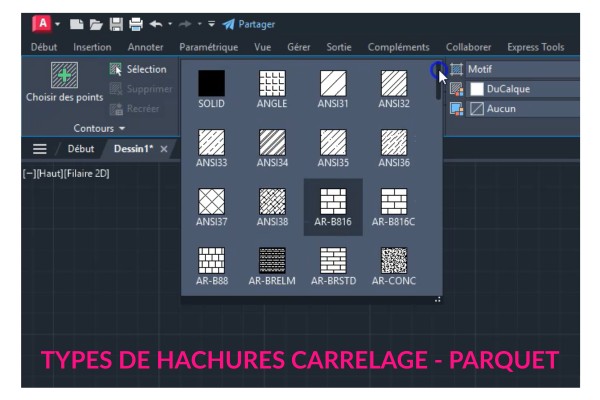

• Tuiles et panneaux : pour les calepinages de sol, utilisez des motifs de type "User Defined" pour régler la taille exacte et contrôler précisément le format de répétition.
• Exemple de hachure bois : une hachure bois AutoCAD nécessite souvent une rotation via les outils de modification pour suivre le sens des lames ou du fil du bois.

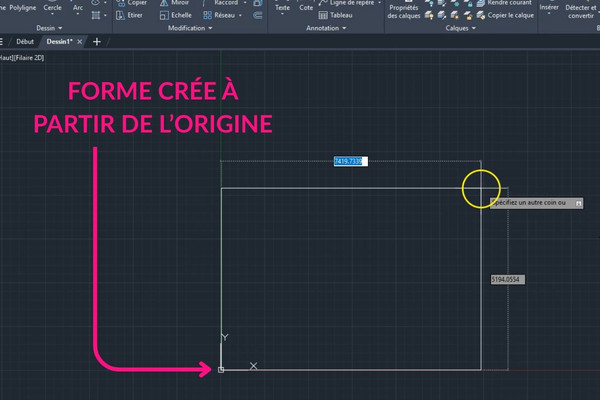

Systèmes de coordonnées et origine des hachures

La maîtrise des systèmes de coordonnées est indispensable pour positionner vos hachures avec précision. AutoCAD ancre le motif sur une origine définie dans le repère courant. Si cette origine n'est pas correctement définie, les motifs de carrelage ou de parquet ne démarreront pas au bon endroit, créant un décalage visible à l'impression.

Pour ajuster l'origine, accédez à l'onglet "Origine de la hachure" dans l'éditeur et activez la saisie des coordonnées pour cliquer manuellement sur le point de départ souhaité, par exemple, l'angle d'un mur ou le seuil d'une porte. Cette technique garantit que vos tuiles commencent exactement là où vous le souhaitez, sans approximation. C'est l'un des réglages les plus utiles en architecture pour produire des plans d'exécution irréprochables.

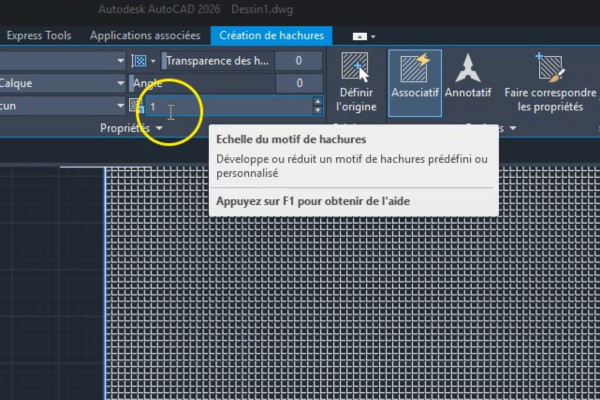

Format et échelle des hachures dans AutoCAD : trouver le bon réglage

L'échelle des hachures dans AutoCAD est le paramètre qui détermine la densité visuelle du motif. Une valeur trop faible rendra la hachure illisible (motif trop dense), tandis qu'une valeur trop élevée produira un remplissage quasi vide.

La valeur correcte dépend directement de l'échelle d'impression du plan : si vous imprimez à 1:50, une échelle des hachures de 50 donnera un rendu standard pour les motifs de la bibliothèque ANSI.

Adapter l’échelle des hachures selon le format du plan

Le réglage de l'échelle des hachures varie également selon le format du document final. Pour un plan A0 imprimé à 1:100, les valeurs seront différentes d'un détail A4 au 1:10.

Prenez l'habitude de tester le rendu en lançant un aperçu avant de valider, et ajustez jusqu'à obtenir un résultat lisible. Pour les projets comportant plusieurs vues, activez les propriétés annotatives pour que l'échelle s'adapte automatiquement à chaque fenêtre de présentation.

Format de hachure et choix du motif selon le matériau

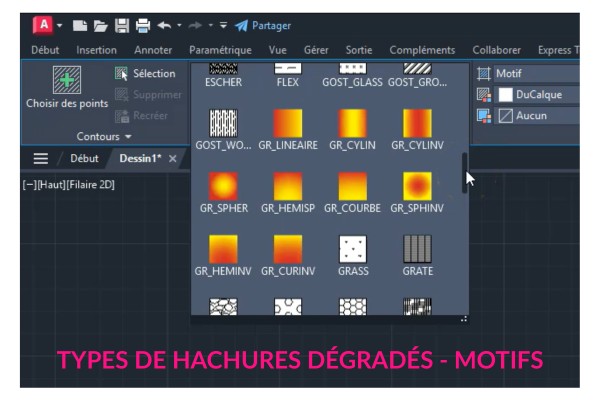

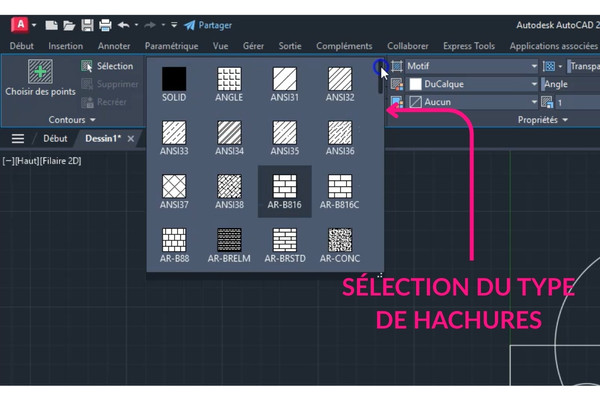

Le format de hachure disponible dans AutoCAD couvre une large gamme de matériaux : béton (AR-CONC), brique (BRICK), acier (ANSI31), bois, isolation, terre, gravier. Chaque format répond à des conventions graphiques normalisées utilisées en architecture et en dessin technique industriel. Choisissez toujours le motif correspondant au matériau réellement représenté pour garantir la lisibilité par tous les intervenants du projet.

Parfois, le motif ne s'aligne pas correctement sur AutoCAD. Il faut alors ajuster l'origine via la saisie des coordonnées ou en cliquant sur un point spécifique du dessin. Cela garantit que vos tuiles de carrelage commencent exactement au seuil de la porte.

Insertion de blocs et bibliothèque de blocs dans AutoCAD

L'utilisation des blocs en complément des hachures est courante dans le logiciel AutoCAD.

Par exemple, lors de l'insertion de blocs de mobilier, vos hachures de sol doivent s'adapter. Une bonne bibliothèque de blocs contient des éléments avec des masques d'arrière-plan pour éviter que la hachure ne traverse vos objets.

La gestion des blocs et la création de blocs avec des contours de hachures associatifs sont des compétences clés sur ordinateur. Lorsque vous insérez un bloc depuis votre bibliothèque, vérifiez que son fond (wipeout ou masque) est bien actif pour qu'il efface la hachure sous-jacente. Cette pratique est indispensable pour les plans de mobilier en architecture, où des éléments posés sur un parquet hachuré doivent rester lisibles sans surcharge graphique.

Ligne de repère, ligne de cote et gestion des styles

Un plan hachuré doit rester lisible. L'utilisation des nuages de révision permet de marquer les zones de matériaux à valider. Pour les annoter, la ligne de repère et la ligne de cote doivent avoir une échelle de type cohérente avec le reste du dessin.

La création de styles de texte spécifiques et la gestion des styles visuels permettent de faire ressortir les informations importantes par-dessus les motifs. Paramétrez vos styles de cotes et de repères avec des propriétés annotatives pour qu'ils s'adaptent automatiquement à l'échelle de chaque fenêtre de présentation.


Se former aux logiciels de la déco d'intérieur

Gestion des calques AutoCAD et outils de modification

Pour garder un fichier fluide, la gestion des calques est impérative. Placez toujours vos hachures sur un calque spécifique, par exemple HACHURES-SOL ou HACHURES-MURS. L'utilisation des calques permet de geler les remplissages pour accélérer les performances du logiciel sur des fichiers volumineux.

Utilisation des hachures associatives et non associatives

L'utilisation des hachures associatives est recommandée dans la majorité des cas : la hachure se met automatiquement à jour si vous modifiez le contour qui la délimite. En revanche, si vous prévoyez de décomposer les entités ou d'échanger le fichier dans des formats simplifiés, passez en mode non associatif pour éviter des comportements inattendus lors de l'édition par un tiers.

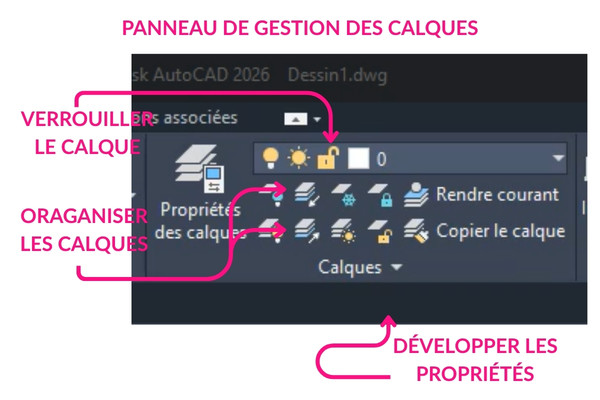

Verrouillage des calques et protection des hachures

Le verrouillage des calques est une mesure de sécurité précieuse dès que votre dessin atteint un certain niveau de complexité. En verrouillant le calque de hachures une fois les motifs validés, vous évitez toute modification accidentelle lors des phases ultérieures du projet. Cette habitude est particulièrement recommandée en architecture, où plusieurs intervenants peuvent travailler sur le même fichier.

Fichiers de support et personnalisation des motifs

Pour aller plus loin, vous pouvez ajouter des fichiers de support (.pat) téléchargés ou créés sur mesure. Ces fichiers permettent d'ajouter des textures de panneaux composites ou des isolants spécifiques non disponibles dans la bibliothèque standard.

La modification du style de ces fichiers se fait directement dans l'éditeur de hachures. C'est un excellent exemple de la flexibilité des logiciels de conception modernes.

Pour installer un fichier .pat personnalisé, placez-le dans le dossier de support d'AutoCAD et ajoutez son chemin dans les options du logiciel. Il sera ensuite accessible directement depuis la liste des motifs prédéfinis, au même titre que les motifs natifs d'AutoCAD.

Questions et problèmes courants et mise en application

Comment créer un contour de hachures dans AutoCAD ?

Il est possible de générer automatiquement un contour des hachures dans AutoCAD afin de récupérer sa limite sous forme de polyligne. Cette manipulation est particulièrement utile pour modifier une zone, créer une nouvelle sélection ou corriger une hachure existante.

Pour créer un contour de hachure :

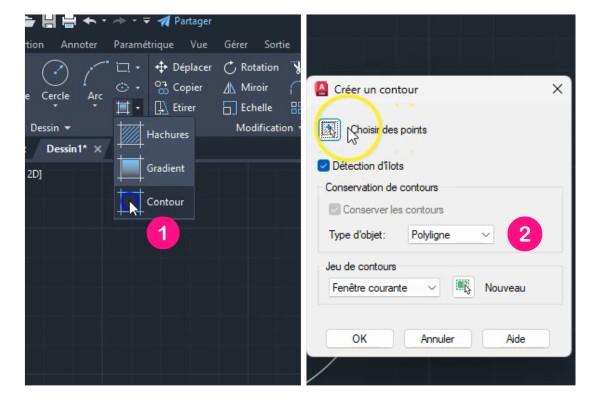

• Cliquez sur l'icône contour depuis le menu des hachures.​
• Vérifiez les paramètres dans le panneau "Créer un contour" et sélectionnez Polyligne.

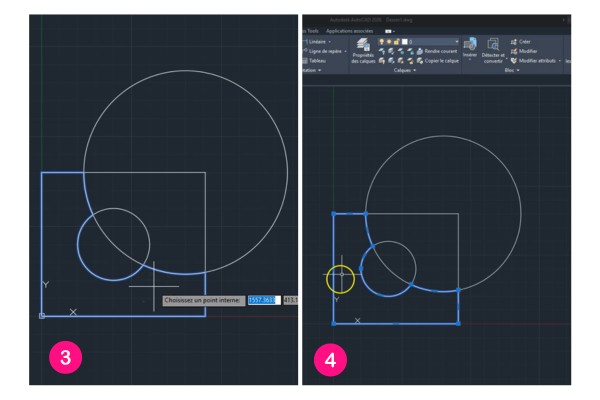

• Cliquez sur la zone dont vous souhaitez créer le contour, veillez à ce qu'elle soit bien délimitée.
• AutoCAD crée automatiquement une polyligne fermée autour de la hachure. ​Vous pouvez ensuite modifier ce contour avec les outils classiques comme PEDIT, JOIN ou STRETCH. ​

​Cette méthode est très pratique lorsque la limite d’origine a été supprimée ou lorsque vous souhaitez retravailler une zone de hachure plus facilement. Pensez également à vérifier que le contour généré est bien fermé avant de créer une nouvelle hachure.

Pourquoi AutoCAD freeze quand je crée une hachure ?

Ce problème peut avoir plusieurs causes. Dans de nombreux cas, AutoCAD tente de calculer une surface beaucoup trop grande parce que la zone à hachurer n’est pas complètement fermée. Le logiciel cherche alors automatiquement une limite, ce qui peut provoquer d’importants ralentissements, voire un blocage complet.

Le problème peut aussi venir d’une hachure trop dense par rapport à l’échelle du dessin, ou tout simplement d’un manque de mémoire RAM sur la station de travail.

• Vérifiez que la zone possède une frontière fermée.
• Si vous utilisez une polyligne, utilisez PEDIT puis l’option Fermer.
• Réduisez la densité ou l’échelle de la hachure.
• Travaillez sur des zones plus petites si le fichier est lourd.
• Fermez les logiciels gourmands en mémoire pour libérer de la RAM.

Pourquoi ma hachure est-elle un bloc plein ?

C'est souvent une question de taille ou d'échelle. Dans le même thème, si la hachure ne se crée pas, vérifiez que le contour est fermé en utilisant les fonctions de sélection de blocs.

1. Vérifiez la ligne de contour.
2. Vérifiez que le type de hachure n'est pas sélectionné sur "SOLID".
3. Ajustez l'échelle dans la palette.
4. Utilisez la transparence pour ne pas masquer les détails importants.
