Quelles différences entre les différents plans de coupe en déco ?
Temps de lecture : 5 minutes
Auteur : l'équipe de rédaction du site formation-decorateur.com
Dans un projet de décoration ou d'architecture intérieure, le plan 2D vu du dessus ne suffit pas toujours à communiquer l'ensemble des informations nécessaires. Les plans de coupe sont nombreux et utiliser différents types permet de "trancher" virtuellement un espace pour révéler ses hauteurs, ses volumes, ses matériaux en élévation et ses détails techniques. Comprendre ces représentations est une compétence fondamentale pour tout professionnel de l'aménagement intérieur.
Vue axonométrique 3D écorchée d'un appartement duplex
valorisant le zoning et la décoration d'intérieur.
Définition du plan de coupe
Un plan de coupe est une représentation graphique technique obtenue en imaginant qu'on "découpe" un bâtiment ou une pièce avec un plan vertical, puis qu'on regarde ce qui apparaît en section. Ce que l'on voit après la coupe (les murs, les niveaux de sol, les hauteurs de plafond, les escaliers, les meubles encastrés) est dessiné avec précision et coté selon une échelle définie.
La coupe révèle ce que le plan vu du dessus ne peut pas montrer :
- Les hauteurs et les rapports de volume ;
- Les épaisseurs de cloisons et de dalles ;
- La structure d'un escalier ou le gabarit d'un placard sous rampant.
C'est une représentation indispensable dès que le projet implique des variations de hauteur, des aménagements sur mesure ou une communication précise avec des artisans.
Sur un plan 2D, la position de la coupe est toujours indiquée par un trait de coupe repéré par des lettres (coupe AA, coupe BB) et une flèche qui indique la direction du regard. Ce repère permet de retrouver facilement la coupe correspondante dans le dossier de plans. En termes d'échelle, les coupes courantes sont dessinées au 1/50ᵉ ou au 1/100ᵉ, et les coupes de détail au 1/20ᵉ ou au 1/10ᵉ.
Plan de coupe 3D d'une maison individuelle illustrant
l'aménagement intérieur et les volumes sur deux niveaux.
Les différents types de plans de coupe
La coupe longitudinale
La coupe longitudinale tranche le bâtiment dans sa longueur, selon son axe principal. Elle permet de visualiser l'enchaînement des pièces en profondeur, les variations de niveau entre différentes zones (salon en contrebas, cuisine surélevée) et les éléments structurels qui traversent le bâtiment d'un bout à l'autre.
Elle est particulièrement précieuse pour les lofts, les espaces ouverts ou les maisons contemporaines à plateaux décalés. Elle donne aussi une lecture très claire de la luminosité traversante d'un espace, un critère central dans tout projet de décoration intérieure soucieuse de l'ambiance lumineuse.
La coupe transversale
La coupe transversale "tranche" le bâtiment dans sa largeur, perpendiculairement à son axe principal. Elle révèle les différences de niveau, les volumes de toiture, les épaisseurs de plancher entre deux étages et les rapports de hauteur entre les pièces. En décoration intérieure, elle est très utile pour les maisons avec toits en pente, mezzanines ou dénivelés entre les zones de vie.
Elle permet de vérifier la faisabilité d'un aménagement sous rampant, d'évaluer la hauteur disponible pour une verrière ou de documenter un projet de mezzanine. Pour le décorateur, c'est souvent le premier document à produire sur des projets atypiques où les volumes ne sont pas standard.

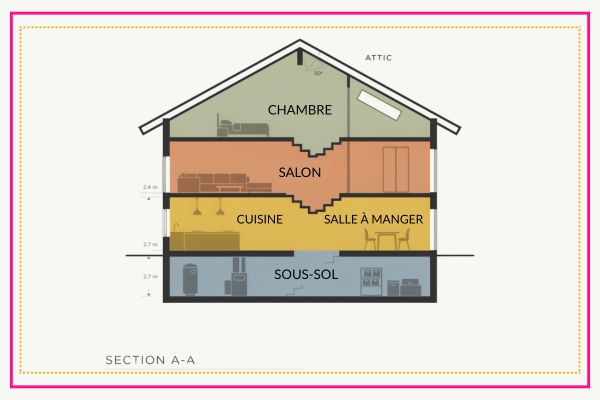

Plan de coupe transversale coloré identifiant clairement
la répartition fonctionnelle des pièces du sous-sol aux combles.
L'élévation : le plan de façade intérieure
L'élévation est techniquement distincte de la coupe, mais elle lui est étroitement liée dans la pratique professionnelle. Là où la coupe montre la section d'un mur (son épaisseur, sa structure), l'élévation montre la face d'un mur vue de face, sans le sectionner. C'est la représentation de référence pour tout aménagement mural.
Le décorateur d'intérieur utilise les élévations pour dessiner chaque pan de mur avec précision : hauteur et largeur des meubles, emplacement des luminaires, calepinage du carrelage, position des moulures ou des niches. C'est souvent le document que les artisans demandent en premier : menuisiers, carreleurs et plaquistes travaillent tous depuis des élévations précises. Une bonne élévation évite les interprétations libres sur chantier et réduit les allers-retours coûteux.
La coupe de détail
La coupe de détail est réalisée à grande échelle (1/5, 1/2 ou même 1/1) sur un élément particulier d'un projet : le nez d'une marche d'escalier, le profil d'un encadrement de porte, l'assemblage d'un plan de travail avec son dosseret, ou la jonction entre un parquet et un carrelage. Elle intéresse les décorateurs qui travaillent sur des projets haut de gamme avec des finitions sur mesure, où chaque jonction de matériaux doit être pensée en amont.
Ce niveau de précision est aussi très utile pour anticiper les problèmes d'exécution. Un exemple concret : la jonction entre un carrelage de grande dalle et un parquet bois demande un profil de transition spécifique selon les épaisseurs respectives : seule la coupe de détail permet de dimensionner ce profil correctement avant la commande des matériaux.
Le plan de masse et le plan de situation
Le plan de masse représente le projet dans son rapport au terrain : implantation du bâtiment, distances aux limites de propriété, accès, orientation. Le plan de situation place ce même projet dans son environnement urbain ou rural, en référence à la voirie et aux constructions voisines. Ces deux documents sont obligatoires dans tout dossier de déclaration préalable de travaux ou de permis de construire.
Pour les décorateurs qui travaillent en lien avec des projets de construction ou d'extension, comprendre ces documents est nécessaire pour s'intégrer dans un dossier de demande d'autorisation cohérent. Ils ne font pas partie du cœur du métier de la décoration intérieure, mais font partie des documents que tout professionnel de l'aménagement croise régulièrement.

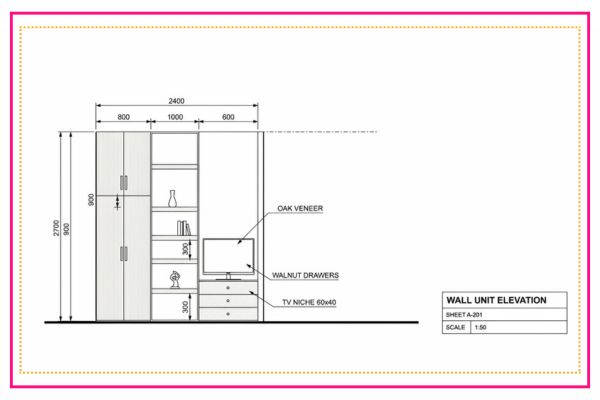

(menuiserie sur mesure, niches, étagères) avec ses cotes.
Professionnel et logiciel de plan : comment produire des coupes ?
La production de coupes professionnelles repose sur quelques conventions graphiques universelles : les parties "coupées" sont dessinées avec des hachures ou un aplat, les parties "vues" au-delà de la coupe le sont en trait fin, et toutes les dimensions réelles sont cotées selon l'échelle choisie. La rigueur de ces conventions garantit la compréhension immédiate du document par tous les corps de métier.
Pour produire ces plans sur ordinateur, les professionnels disposent de plusieurs logiciels de plan adaptés à différents niveaux :
- AutoCAD reste le standard technique le plus précis et le plus répandu pour les coupes et élévations cotées.
- Archicad et Revit génèrent automatiquement coupes et élévations depuis la maquette numérique 3D, ce qui supprime les risques d'incohérence entre les vues.
- SketchUp permet de produire des coupes rapidement et visuellement, avec l'extension Section Cut Face pour les habiller.
- Cedreo, conçu pour les professionnels de l'aménagement, génère des coupes et élévations automatiques depuis le modèle 3D sans manipulation technique supplémentaire, un gain de temps significatif pour les projets courants.

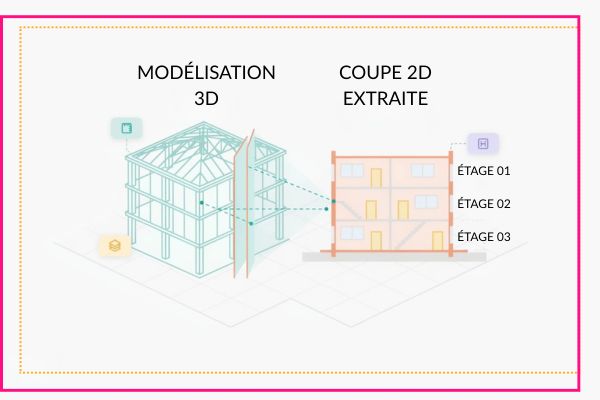

Un visuel conceptuel montrant l'extraction automatique d'une coupe 2D
à partir d'une maquette numérique 3D.
Construction/dossier : déclaration, terrain et échelle réglementaire
Dans un dossier de déclaration préalable de travaux ou de permis de construire, le plan de coupe fait partie des documents obligatoires. Il doit représenter la construction par rapport au terrain naturel, indiquer la pente du terrain, la hauteur au faîtage et la surface de plancher créée.
Ce document constitue une partie des documents que l'administration étudie pour évaluer la conformité du projet de construction avec les règles d'urbanisme locales. Tout projet entraîne la création d'une ou plusieurs coupes réglementaires qui font partie du dossier de demande d'autorisation.
Le contenu et les spécificités d'un plan de coupe réglementaire
Un exemple de plan de coupe réglementaire montre typiquement :
- Le profil du terrain naturel avant travaux ;
- Le rapport au terrain après construction ;
- La ligne de coupe indiquant la position de la section ;
- L'accès au terrain et son environnement immédiat (voirie, paysage, immeuble voisin).
Pour un projet de piscine, le plan de coupe doit indiquer la profondeur de l'ouvrage et son rapport au sol naturel. Le dépôt de ce document auprès du service d'urbanisme compétent conditionne l'obtention de l'autorisation, et son contenu doit respecter les règles précises fixées par le code de l'urbanisme : le respect des règles d'implantation et de hauteur étant les points les plus fréquemment vérifiés. Dans tous les cas, faire appel à un expert (architecte ou géomètre) reste la meilleure garantie de conformité du dossier.
Un enjeu stratégique pour les décorateurs et les professionnels
Pour les décorateurs qui accompagnent des projets nécessitant une autorisation (extension, surélévation, aménagement d'un immeuble), comprendre ces objectifs réglementaires est un vrai plus. Il est essentiel de savoir que ces autres plans du dossier (plan de situation, plan de masse, plan de façade et plan de coupe réglementaire) forment un ensemble cohérent dont le projet de construction a besoin pour être instruit. Collaborer efficacement avec l'architecte ou le maître d'œuvre en charge du dossier suppose de comprendre le rôle et le contenu de chacun.
⚠️ À noter : dans le domaine de l'urbanisme et des permis de construire, l'expression "plan de coupe" désigne spécifiquement le document réglementaire qui représente la construction dans son rapport au terrain, avec indication de la pente du terrain, du profil du terrain naturel, de la hauteur au faîtage et de la surface de plancher. Ce document est obligatoire dans tout dossier de demande de permis de construire ou de déclaration préalable. Ce n'est pas la même chose que la coupe technique d'intérieur décrite dans cet article, même si les deux partagent la même logique de représentation en section.

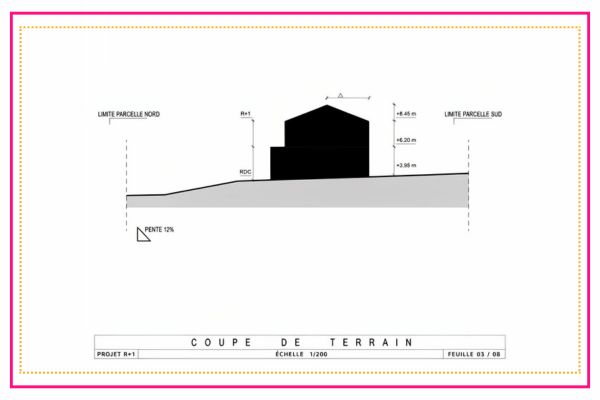

avec le profil du terrain naturel, la pente et les hauteurs au faîtage.
La maîtrise des différents types de plans de coupe fait partie des compétences de base attendues dans les formations en décoration intérieure et en architecture d'intérieur. C'est une compétence technique très valorisée par les employeurs et les clients, car elle témoigne d'une capacité à penser l'espace dans toutes ses dimensions (pas seulement en superficie, mais aussi en volume, en hauteur et en détail d'exécution).
Se former à la représentation graphique technique, c'est investir dans sa crédibilité professionnelle. Un décorateur qui sait produire des coupes lisibles, des élévations précises et des détails exécutables n'est pas seulement plus compétent : il est aussi mieux armé pour collaborer avec les artisans, convaincre ses clients et se démarquer sur un marché de plus en plus exigeant sur la qualité des livrables.
